К вопросу графического определения внутреннего сопротивления триода лампы 6SN7 для заданного режима работы

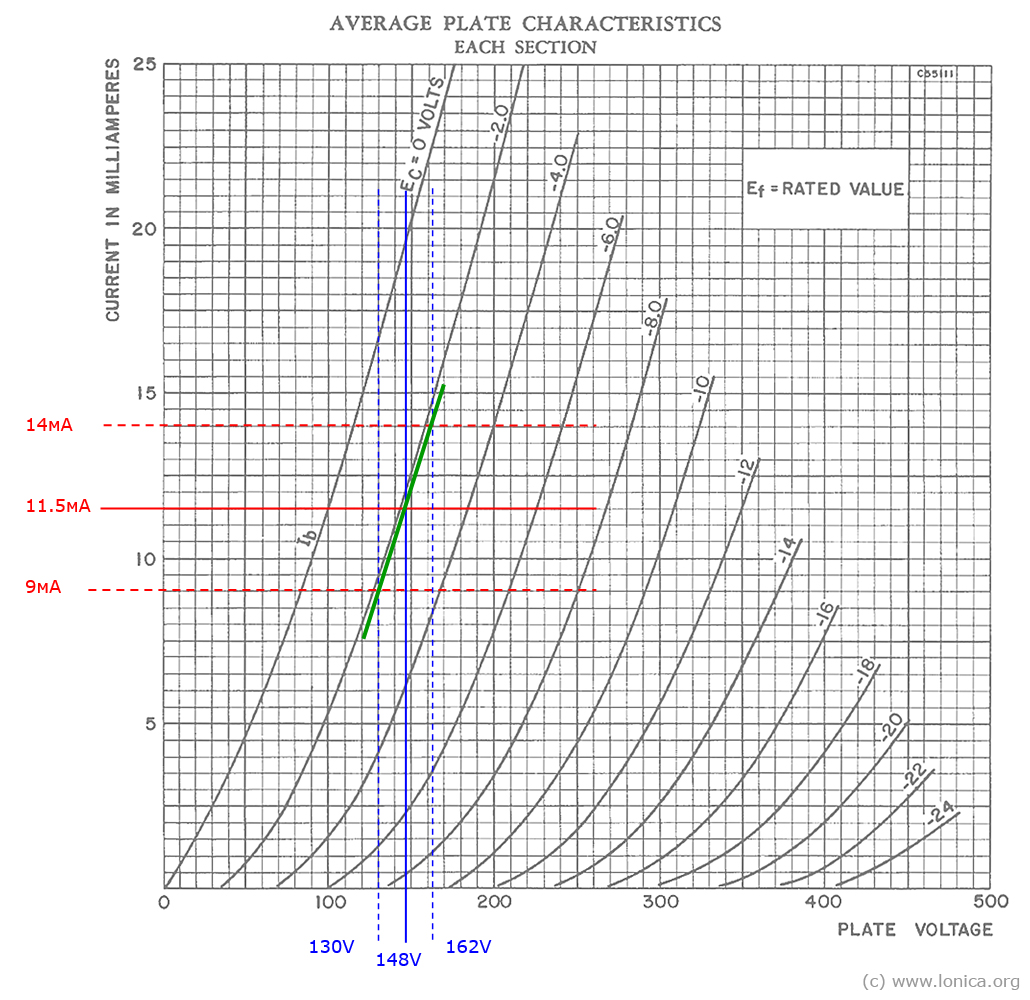

Рис 1. Анодные характеристики лампы 6SN7.

Как следует из графика, внутреннее сопротивление триода лампы 6SN7 в области рабочей точки, определяемой анодным напряжением 148V, анодным током 11.5мА и напряжением смещения -2.1V будет равно:

(162V - 130V) / (14mA – 9mA) = 32V / 5mA = 6400Ω
