Амплитудно-частотная характеристика каскада SRPP

Измерение амплитудно-частотной характеристики каскада SRPP.

Рис 1. Измерение амплитудно-частотной характеристики каскада SRPP.

Параметры схемы по постоянному току.

U_B1, V_DC	320
I_P, мА_DC	6.6
U_RС1, V_DC	1.3
~U_IN, V_{AC (RMS)}	0.71

Результаты измерений.

U_IN, V (RMS)	Frequency, Hz	U_OUT, V (RMS)	A, dB	THD, %
0.71	10	9.500	22.57
	20	9.550	22.61	3.662
	40	9.550	22.61	1.121
	80	9.520	22.58	0.347
	100	9.500	22.57	0.337
	200	9.400	22.47	0.386
	400	9.280	22.36	0.372
	800	9.190	22.28	0.387
	1000	9.170	22.26	0.384
	2000	9.090	22.18	0.368
	4000	9.000	22.10	0.289
	8000	8.870	21.97	0.245
	10000	8.820	21.92	0.126
	12000	8.780	21.88
	14000	8.760	21.86
	16000	8.720	21.82
	18000	8.680	21.78
	20000	8.650	21.75
	22000	8.610	21.71
	24000	8.570	21.67
	26000	8.530	21.63
	28000	8.490	21.59
	30000	8.450	21.55
	40000	8.200	21.29
	50000	7.900	20.96
	60000	7.540	20.56

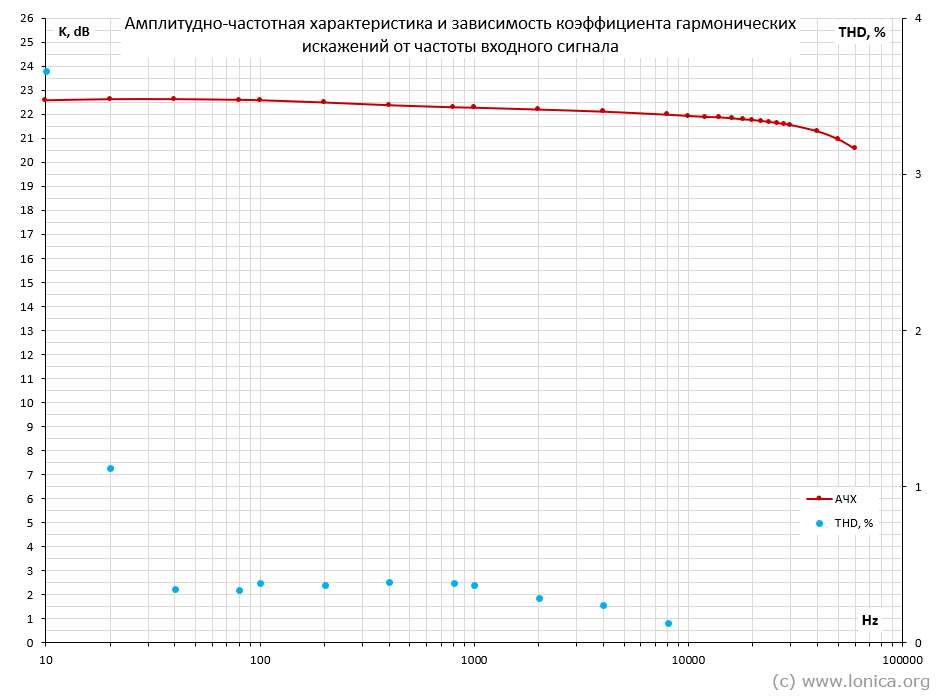

Амплитудно-частотная характеристика и зависимость коэффициента гармонических искажений от частоты входного сигнала каскада SRPP

Рис 2. Амплитудно-частотная характеристика и коэффициент гармонических искажений каскада SRPP.

Важное замечание по поводу приведенных в таблице значений коэффициента гармонических искажений (THD). Насколько я понимаю, цифровая приставка-осциллограф VT DSO-2A20E не проводит прямого измерения этой величины, но вычисляет её по результатам измеренной спектрограммы. Я обратил внимание, что для одних и тех же условий, «вычисленное» значение THD может несколько меняться в зависимости от масштаба измерения амплитуды и частоты семплирования измеряемого сигнала, поэтому, я бы не рекомендовал принимать приведенные значения THD в качестве референсных.
