Усилитель для наушников с трансформаторным выходом. Часть вторая.
Конструкция усилителя
Вот такое шасси усилителя я приобрёл у фирмы Hammond. Внутренний монтаж получился весьма плотным, но особого выбора у меня не было. К шасси непосредственно крепятся трансформаторы и дроссель, а так же внутренний каркс, выполненный из алюминиевых монтажных панелей, толшиной 4мм. На этих панелях, собственно, и смонтированы остальные детали усилителя.
Немного чертежей

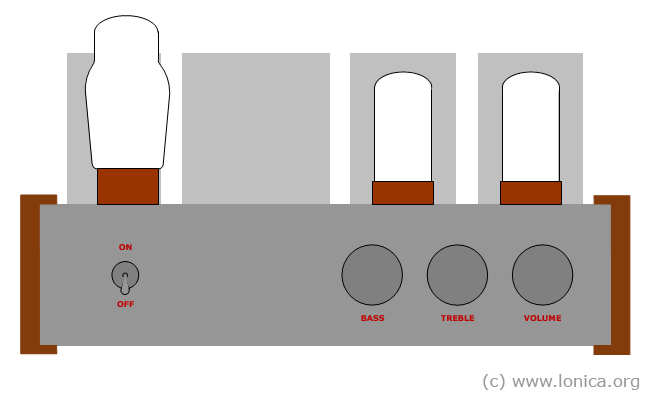

Рис 1. Вид спереди (модель).

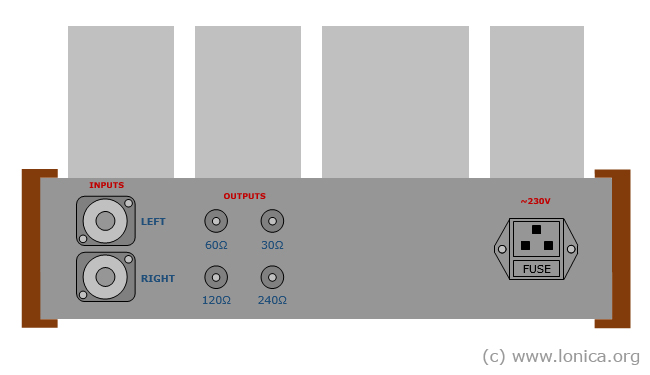

Рис 2. Вид сзади (модель).
Рис 3. Разметка шасси, вид сверху.

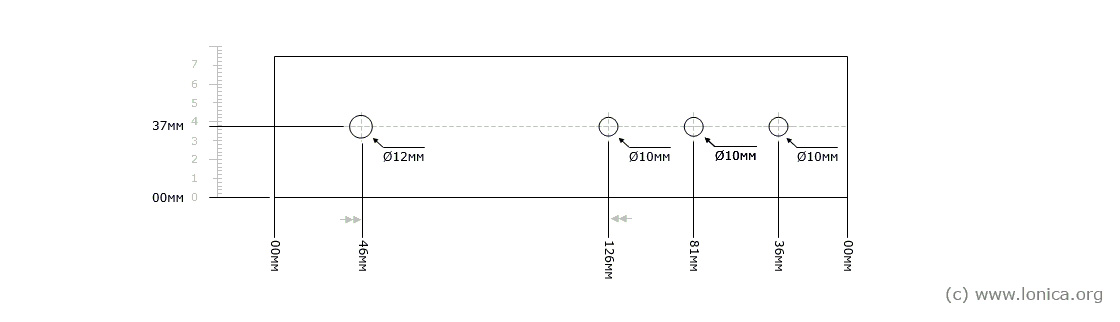

Рис 4. Разметка шасси, вид спереди.

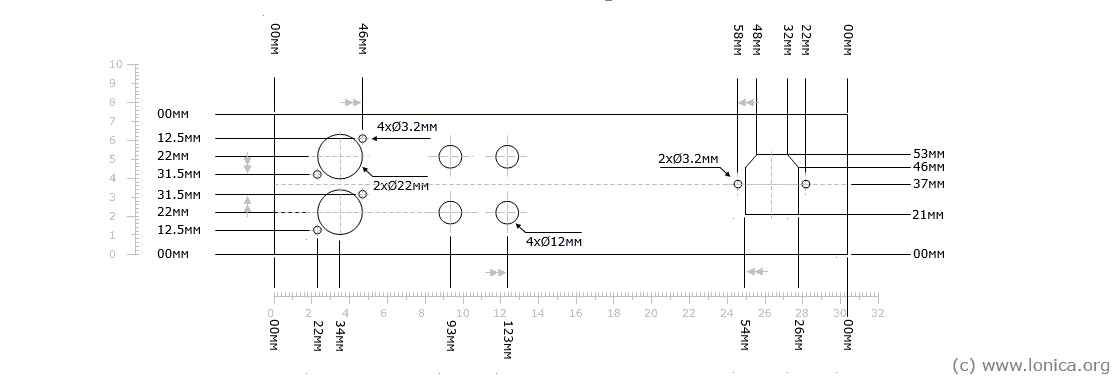

Рис 5. Разметка шасси, вид сзади.

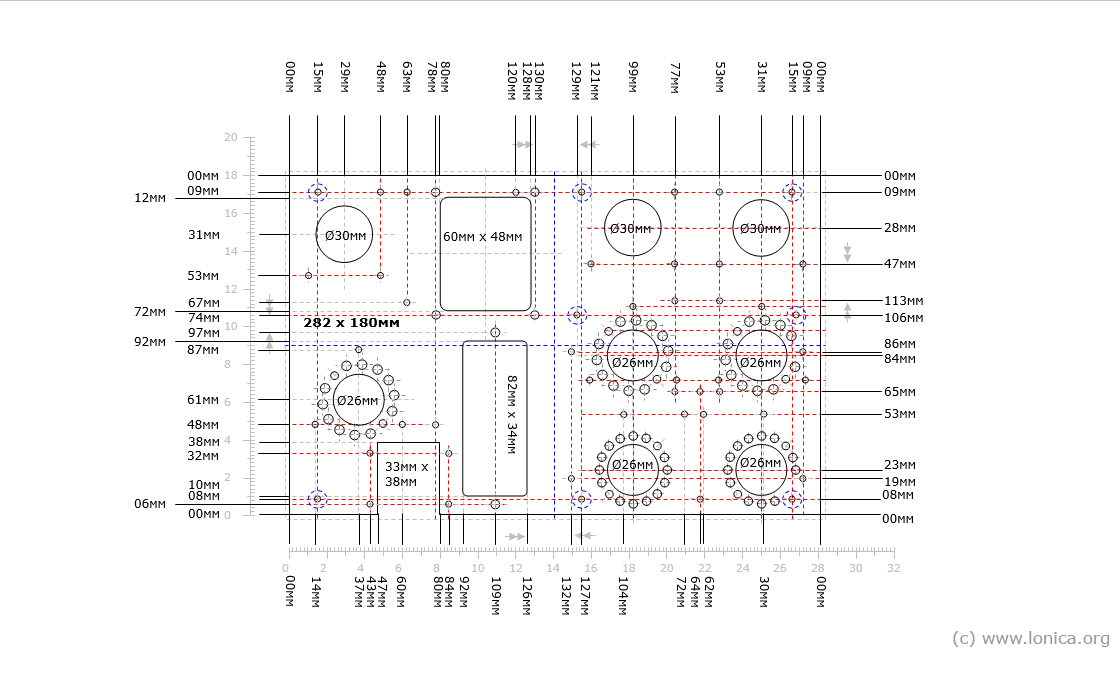

Рис 6. Разметка верхней монтажной панели.

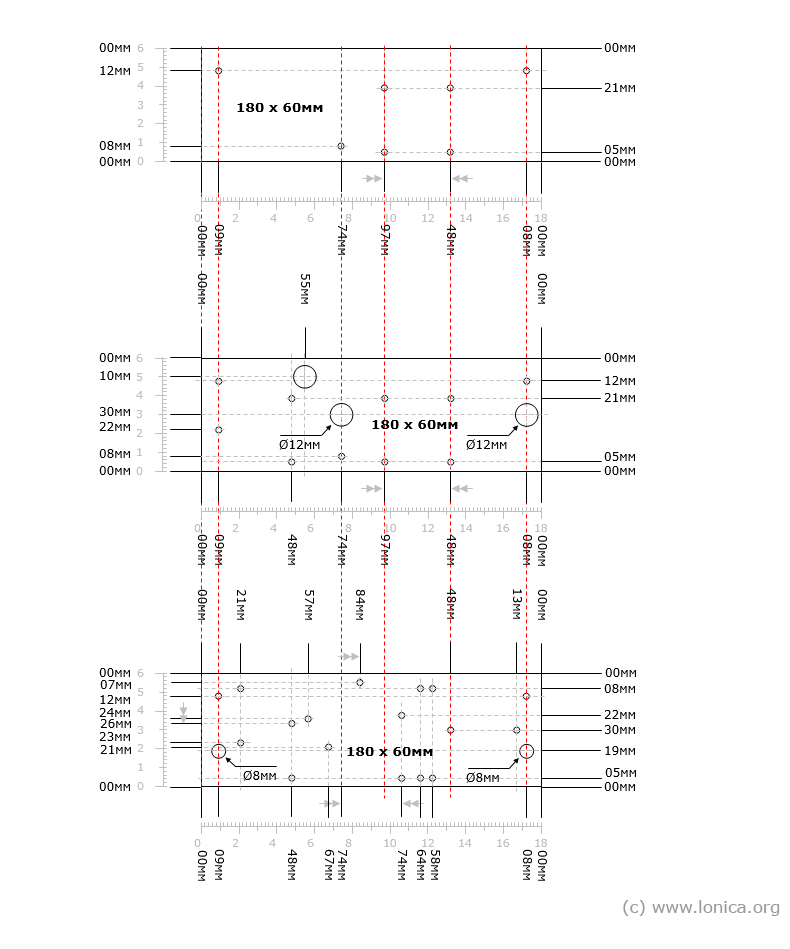

Рис 7. Разметка боковых и внутренних монтажных панелей.

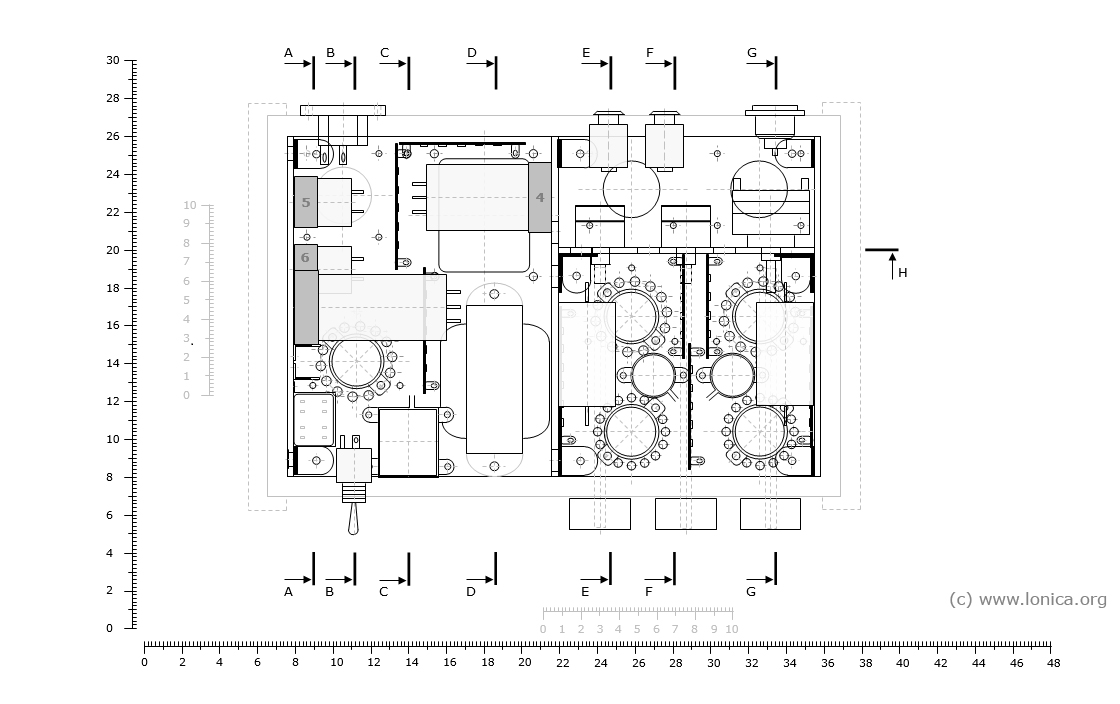

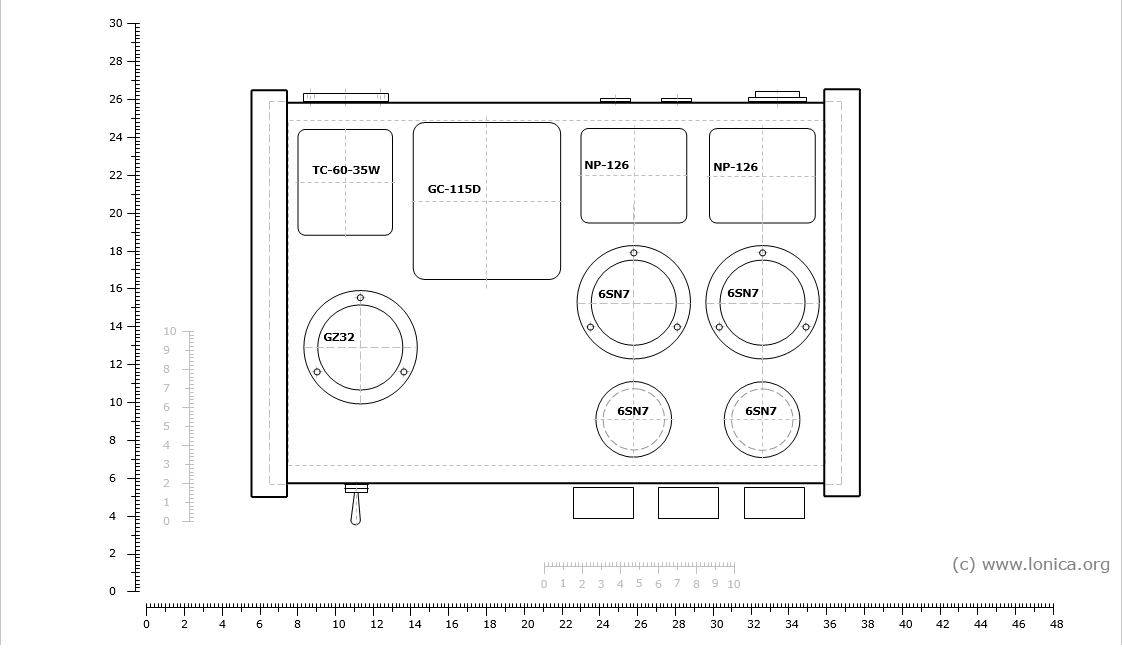

Рис 8. Размещение компонентов усилителя, вид сверху.

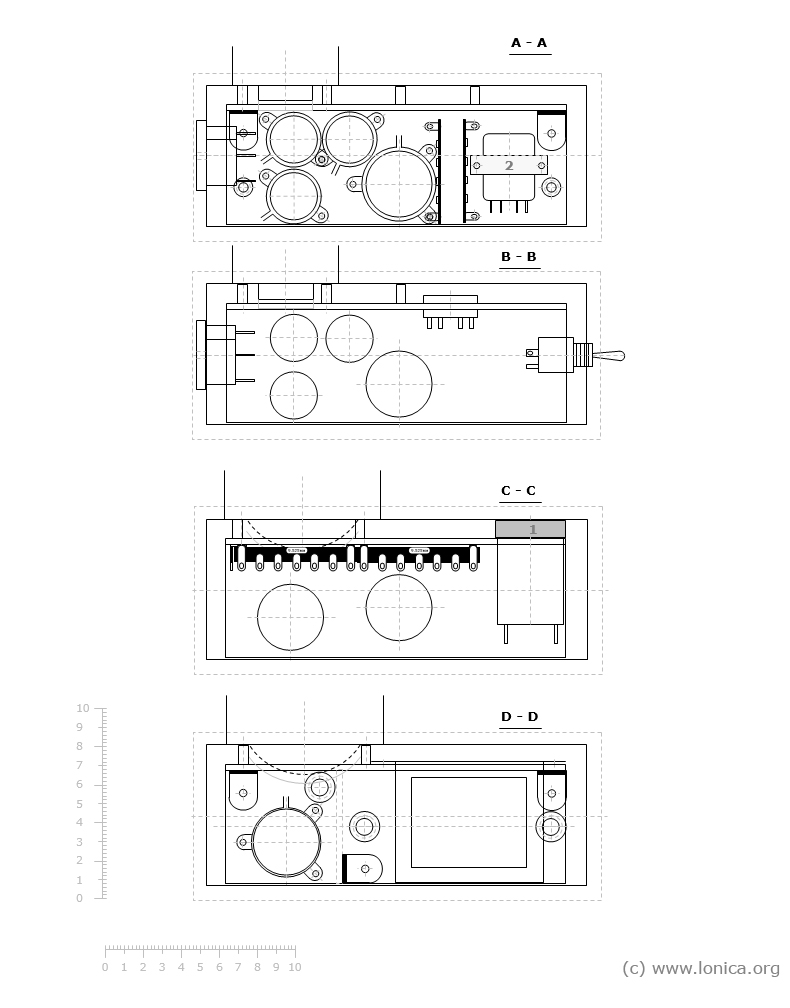

Рис 9. Размещение компонентов усилителя, вид изнутри.

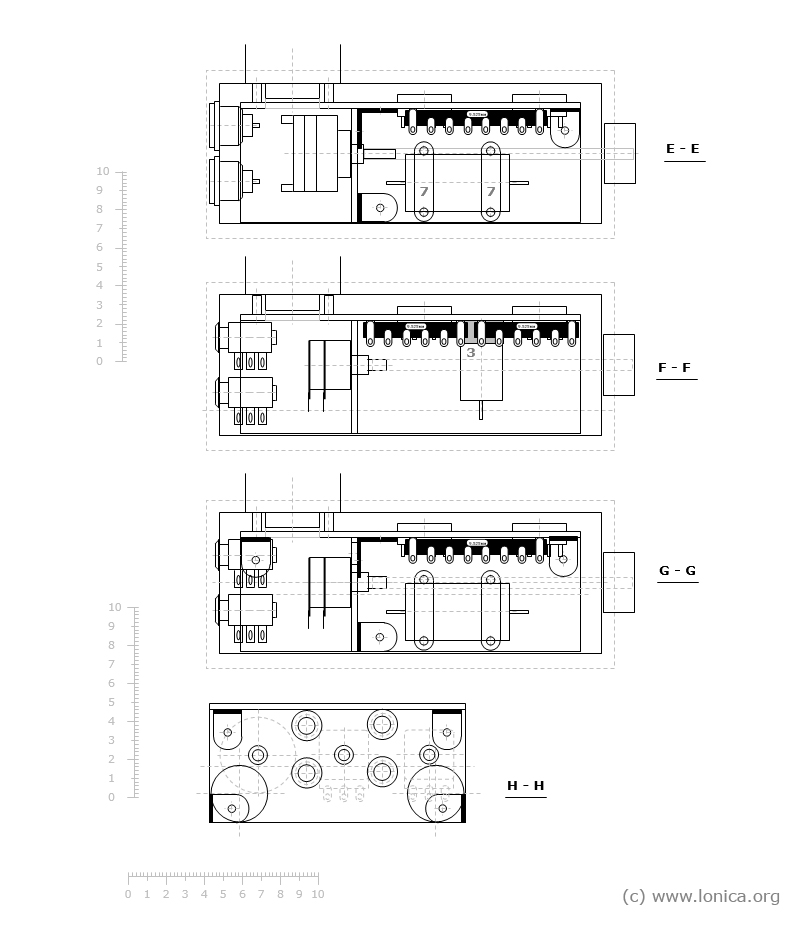

Рис 10. Размещение компонентов усилителя на боковых монтажных панелях.
Рис 11. Размещение компонентов усилителя на внутренних монтажных панелях.
